DG-RAS雷达超声波流量计
所属分类：
详情
- 产品描述
-
测量原理
产品利用雷达多普勒和超声波多普勒复合双模传感器来感知水体流速，同时通 过雷达、静压式和电导率传感器复合感知水位变化，从而计算出窨井实时流量。该产 品以低运维量为设计初衷，在窨井流量监测场景中，充分发挥雷达非接触测流的优势， 降低传感器挂料概率，并通过超声波接触测量在高水位时补充流速感知。多种传感器 相互配合，能够取长补短，使其更加适应各种工况需求。
主要特点
流速双模(超声波和雷达波)感知，无逢(无盲区)对接
注意流速边界条件:0.05m/s~0.2m/s(非接触雷达流速感知)
单向款(切超声波测速时，不识别流向，出绝对值)
双向流款(识别正反流，流速与流量带正负号)
水位多模(雷达、静压和电导率)感知(内置流速-动压补偿)
输出参数:综合流速、综合流量、综合水位
其他参数:单模流速、流量、水位、各传感器状态

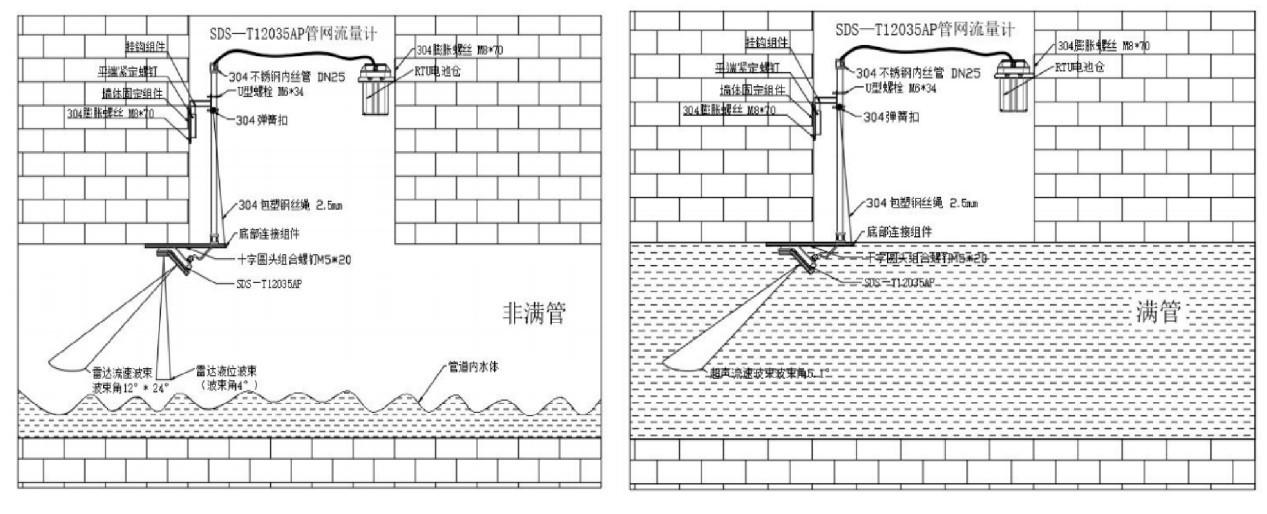

水平管顶部安装，通过支架可以实现井口作业
主机采用合金塑料壳体，具有优秀的防腐、防水、抗冲击性能
灌胶密封，无惧温度变化对密封的影响
支持RS485升级，配全主机可以实现远程OTA
水平管线顶部安装，能有效地防止传感器挂料
安装支架可以方便固定传感器应用场景
窨井流量测量专用传感器，适用窨井流速、水位、流量遥测。
技术参数
流速量程:0.050~20.000m/s，测速建议工况:>0.2m/s(边界流速0.05~0.2m/s)
流速精度:超声波:1%±0.005m/s，雷达:3%±0.01m/s
流速分辨率:0.001m/s
死区流速:超声波单向款:0~0.002m/s，超声波双向款:-0.03~0~0.03m/s，雷达:-0.05~0~0.05m/s
流速雷达:24G(工作频率)，CW，天线角度:24°x12°，辐射功率EIRP:20dBm,天线增益:18.5dB
超声波传感器:2M赫兹，5°
防爆标志:Ex ia IIC T6 Ga
水位量程:0~10m(雷达+静压式+电导率复合感知)
水位精度:0.2%FS±0.001m
水位分辨率:0.001m
水位→雷达:120G量程:0.03-20米(受RCS影响)，FMCW,天线角度:6°x6°
水温量程:0-60℃
水温精度:0.5℃
水温分辨率:0.1℃
电源:8-15VDC，典型值:12VDC
输出:RS485
输出阻尼:可设
功耗:12VDC/150mA
响应时间:10秒
