一、产品介绍

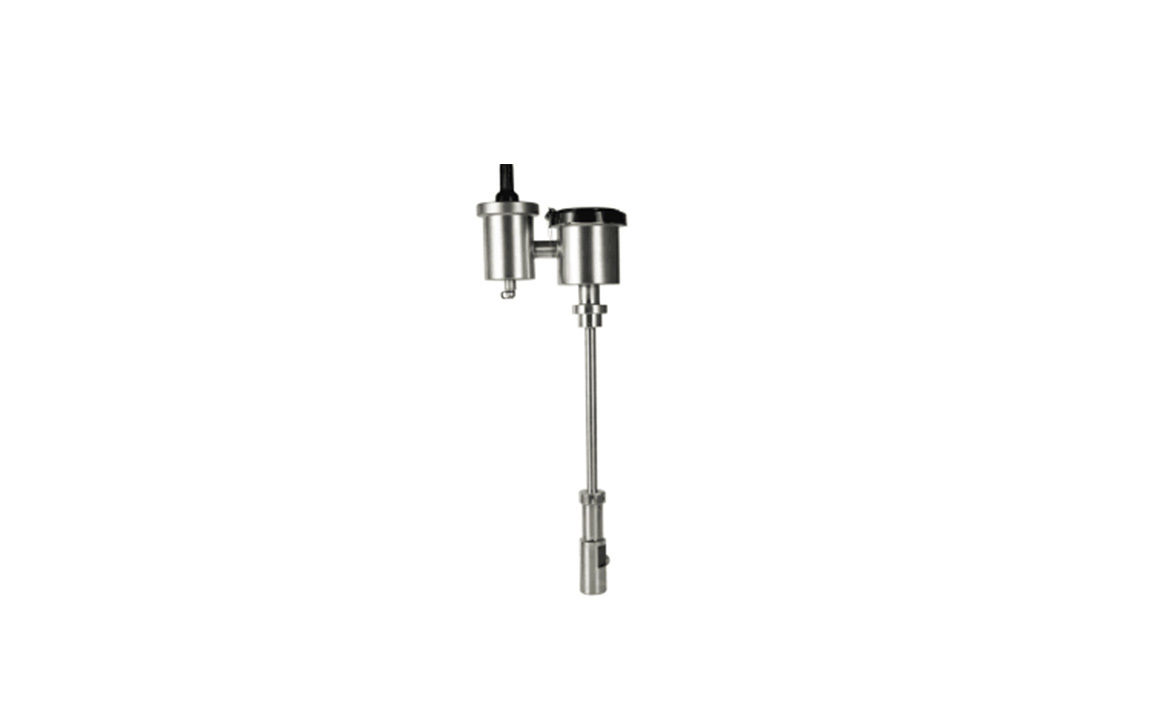

插入式电磁流量计是基于法拉第电磁感应定律而设计的速度式流量仪表。其以直径仅 24 mm 的微型电磁传感探头为核心，通过带压开孔工艺插入 DN100-DN3000 任意封闭管道，于不停水、不截流的工况下实时拾取流体平均流速，进而换算为体积流量。该仪表由“传感探头 + 转换器”两级架构组成：
• 传感探头：励磁线圈、检测电极、一体化封装，IP68 潜水级防护；
• 转换器：可选一体式（电池）或分体式（AC220 V/24 VDC），内置低功耗4G/NB-IoT等多协议远传模组。
该设计将传统管道式电磁流量计“全截面励磁”变革为“点采样+权重积分”，在确保 1级 精度的同时，大幅降低大口径场景的安装与采购成本。
二、产品参数
测量性能
• 口径范围：DN100-DN3000
• 流速范围：0.3-6 m/s
• 准确度：±1 %R（标准型），±2 %R（经济型）
• 重复性：≤0.25 %
• 双向计量：正/反向瞬时、累积独立计量
电气与通信
• 供电方式：3.6 V 锂电池（≥6 年）、DC 24 V、AC 220 V、太阳能互补
• 输出接口：4-20 mA、脉冲/频率、HART、RS485、Profibus-DP、
• 远传通讯NB-IoT、4G
结构与材料
• 探头材质，特种卫生级绝缘衬套
• 金属件：304/316 不锈钢全焊接，耐 1.6 MPa 公称压力
• 防护等级：一体型IP68（锂电供电） ；分体型：传感器 IP68，转换器 IP65
• 工作温度：介质 -30-80 ℃；环境 -30-50 ℃
三、产品特点
1. 超微探头 扰流极小
24 mm 直径流线型探头，仅占管道截面积0.02 %，对流场近乎零干扰，确保“大管小流量”场景下依旧保持0.01 m/s超低流速感知能力。
2. 不停水运维 经济高效
专利带压开孔底座+隔离球阀结构，可在管网满负荷运行状态下完成在线装拆、在线校准，单点作业<30 min，节省90 %以上施工成本。
3. 全工况自适应 计量无漂移
低频方波励磁+动态零点补偿算法，抑制极化、电化学噪声；电导率≥20 μS/cm 即可稳定计量，含气、含杂质水质不误报。
4. 全域通信 即插即云
内嵌 NB-IoT/4G 模组，无缝对接主流SCADA、DMA平台，实现分钟级数据刷新。
5. 军工级防护 十年免维护
传感器整体不锈钢，IP68 潜水型设计；转换器全灌封三防漆，-40 ℃低温启动；电池智能休眠，典型场景下续航>8 年。四、应用场景 —— 从市政原水到工业循环，全域流量洞察
1. 市政供水
• 原水取水口、自来水厂出厂水、城市主干管“大管小流量”精准计量；
• DMA 分区计量 + 夜间最小流量监控，实现漏损智能诊断与闭环管理。
2. 工业循环与冷却
• 电力、冶金、化工 DN1200 以上循环水总管，零停产安装；
• 支持 4-20 mA + Profibus-DP 接入 DCS，实现能耗 KPI 在线核算。
