概述

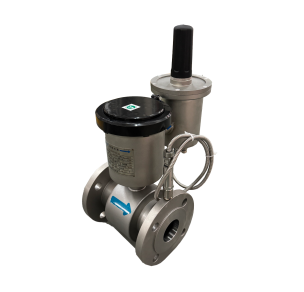

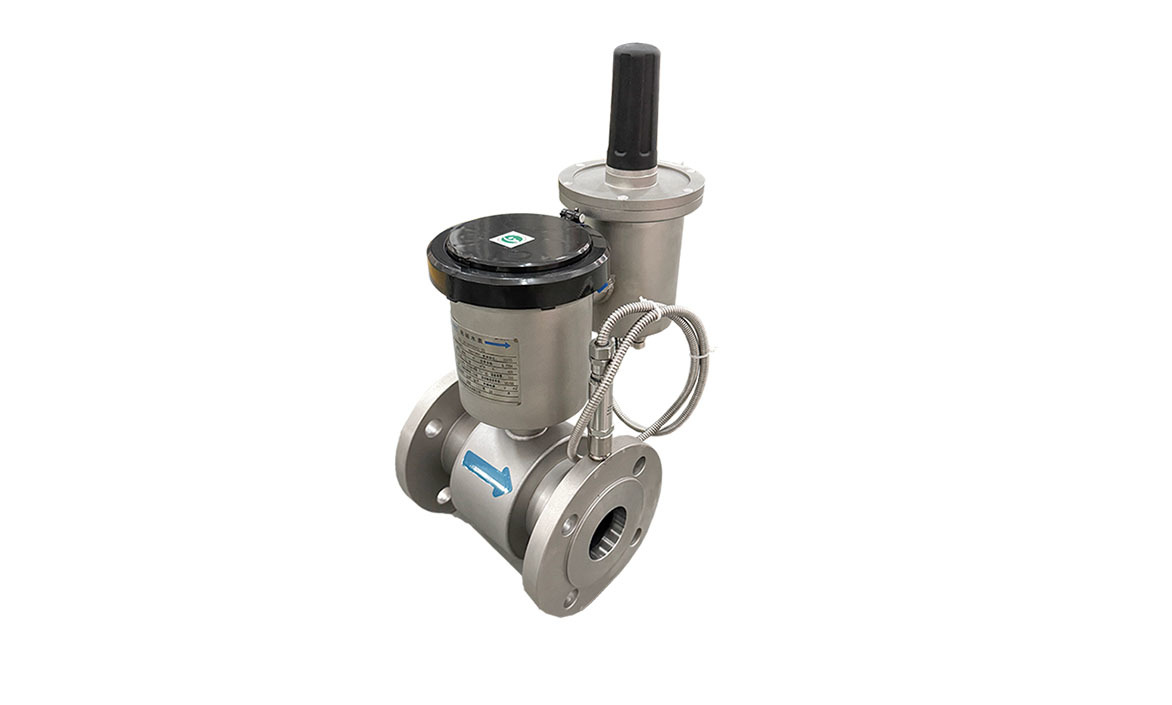

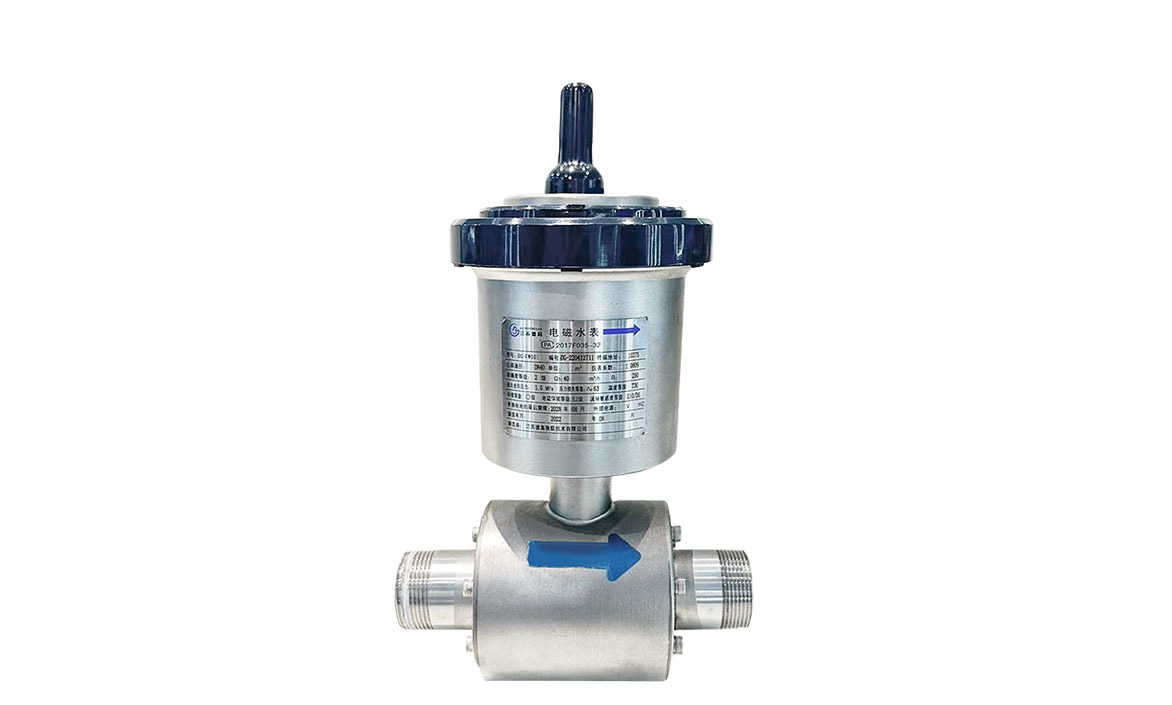

智能抗震型涡街流量计，主要用于工业管道流体介质的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响无可动机械零件，因此可靠性高，维护量小。仪表常数能长期稳定。
仪表采用压电应力式传感器，可靠性高，可在-20℃至+300℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的流量仪表。
测量原理

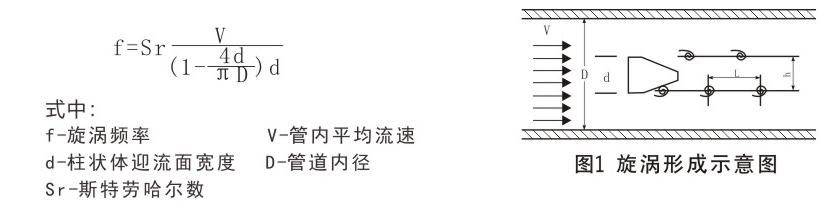

在流体中垂直地插入一根柱状阻力体时，在其两侧就会交替地产生旋涡，随着流体下游方向运动形成旋涡列，称为卡曼涡街，见图1。产生涡街的阻力体称旋涡发生体。实验证明，旋涡的频率与流速成正比，可用下式表示:
实验证明:当两列旋涡之间的距离h和同列两个旋涡之间的距离L满足公式h/L=0.281时非对称旋涡列就能保持稳定状态。当流体雷诺数Re在5000-150000之间范围内时，Sr基本不变，所以当旋涡发生体柱宽d和斯特劳哈尔数Sr为定值时旋涡发生体的频率f与流体的平均流

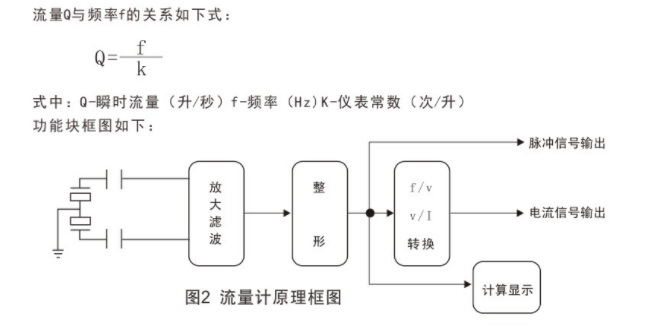

速成正比，即与流量0成正比而与压力、温度、密度等参数无关。当旋涡在柱体两侧产生时，传感器受到与流向垂直的交变升力的作用感生信号，升力的变化频率是旋涡频率，传感器将信号送转换器放大整形后得到与流速成线性比例的脉冲信号，直接输出或将其转换成4-20mA标准信号输出。
技术参数

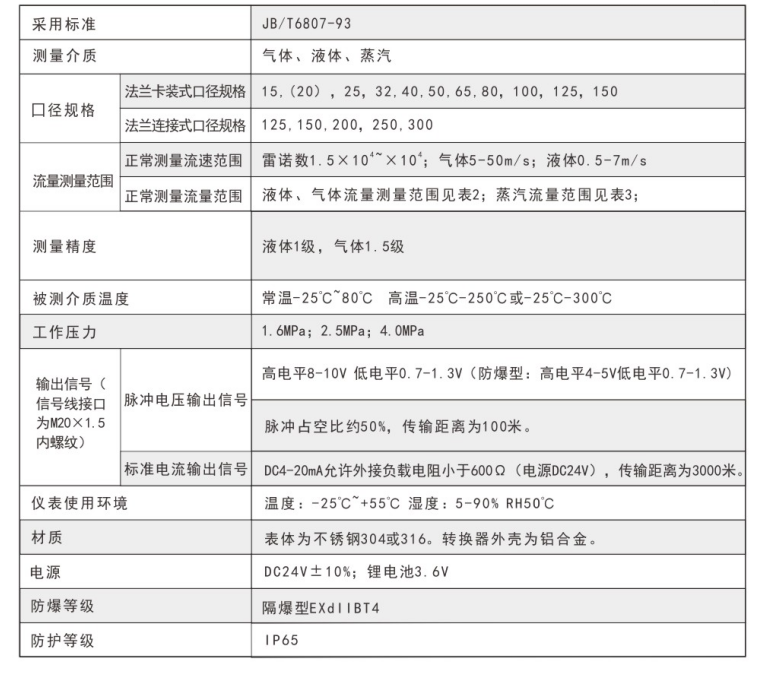

主要技术参数

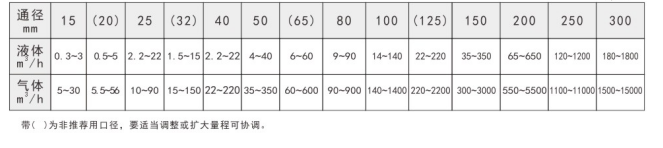

液体、工况气体流量范围
