移动式六合一智能净水装置

控制方式:HMI人机界面控制主要功能:水泵控制/液位显示/PH 电导率监测/滤芯更换提醒/清洗设置

所属分类：

六合一智能全屋净水装置

咨询

产品资料下载

详情

产品描述

1.移动式六合一智能净水装置

产品简介
1.控制方式:HMI人机界面
控制主要功能:水泵控制/液位显示/PH 电导率监测/滤芯更换提醒/清洗设置

一.设备概述
本设备为集成式“6 合 1”净水控制系统，采用 HMI 人机界面控制，通过屏幕实现各类参数设置与状态显示。
系统集成水泵控制、液位监测、PH与电导率检测、滤芯更换提醒、软水机清洗设置等功能,实现净水+供水的全过程自动化管理。
控制核心基于带 A1和 RS485 通讯能力电脑控制屏幕，移动式结构，便于安装与维护，适用于各类用水场景如餐饮、办公室、学校、小型加工厂及家庭别墅。

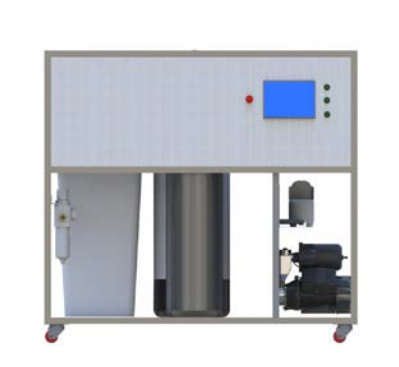

二.系统组成
1.控制面板(上部)
·显示屏:HMI，7寸电容触控
·指示灯(从上到下):绿色-系统运行中/红色-故障报警蓝色-手动模式运行
2.底部设备布局
·左侧:加盐箱/原水箱
·中间:软水罐
·右侧:自吸泵、电磁阀、电导率探头、PH 探头

三.主要功能
1.水泵启停控制:支持自动与手动控制，急停开关可强制停机2.液位监测显示:投入式液位传感器 RS485 通讯，实时图形化显示3.PH 值检测:实时显示水体 PH 值并超限报警
4.电导率检测:原水/净水电导率监测，判断滤芯状态5.净水使用倒计时:滤芯使用倒计时，自动提醒更换6.软水清洗设置:可设定周期自动再生/反洗。

四.按钮功能说明

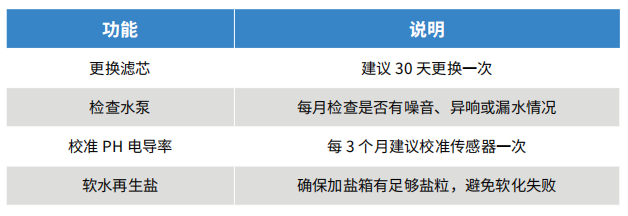

五.日常维护提醒

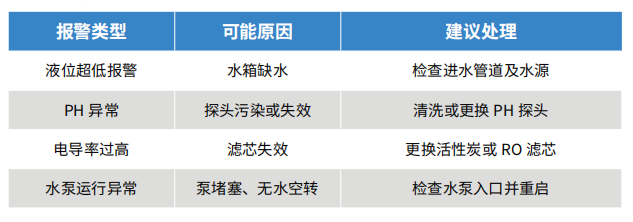

六.异常提示及处理

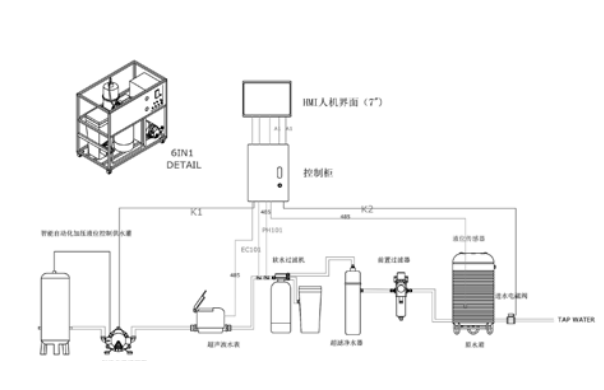

七.净水系统工艺流程

系统从右向左的整体流程

1.原水进入阶段:

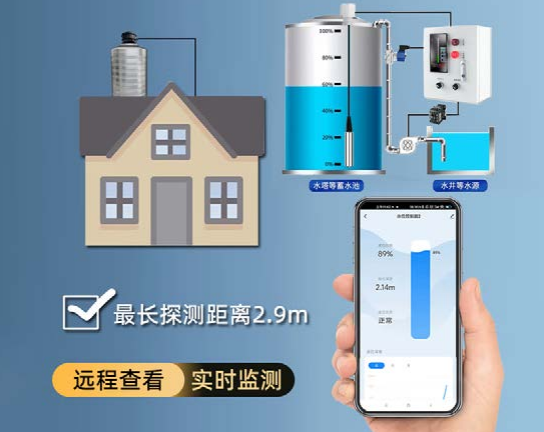

自来水(TAPWATER)通过进水电磁阀进入原水箱;原水箱配备液位传感器(投入式，4~20mA)检测液位;液位低 →开启电磁阀补水，液位高→ 关闭电磁阀。
2.预处理阶段.
原水依次经过前置过滤器、超滤净水器和软水过滤机进行初级净化;可有效去除颗粒杂质、铁锈、细菌、钙镁离子等。
3.水质监测阶段:
配置 pH 传感器(PH101)与电导率传感器(EC101)，通过 RS485 连接 HMI显示水质参数;

可用于报警或水质合格判断。
4.出水监控阶段:
出水管路安装超声波水表，实时反馈出水流量信息，通过RS485上传至 HMI;
可用于运行记录与用水统计。
5.加压供水阶段:

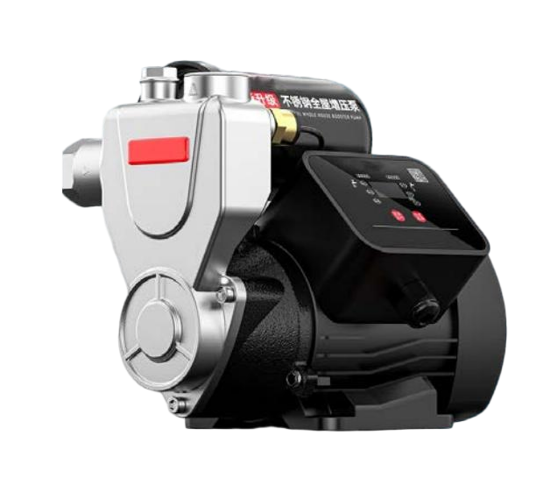

净水通过智能自吸增压泵与压力罐系统送往用户;
控制柜控制泵的启停(K1)，可通过液位、压力联动控制;加压控制通过 HMI 程序设置启停条件(例如压力或水位阈值)。

八.控制逻辑说明

液位控制:
液位<下限值 → 打开发水电磁阀;
液位>上限值 → 关闭电磁阀。
手动启动功能。
外部按钮输入至 HMIDI口;
可在紧急或调试时强制启动泵运行，跳过液位判断。
自动/手动切换:
HMI界面设置“自动模式”与“手动模式”切换;
自动模式受液位/传感器逻辑控制，手动模式通过 HMI按钮或外部按钮控制泵动作。
安全保护与报警:
液位传感器异常、无信号可触发报警提示;·pH 值或 EC 值超限亦可设置报警提醒界面。

九.HMI信号与通讯结构

AI输入:接投入式液位传感器(4~20mA);智能自吸泵:进水电磁阀;
DI输入:接外部手动按钮;

RS485 通信:连接 PH101、EC101、超声波水表、液位传感器:

HMI 界面显示液位值、运行状态、控制按钮、报警信息等。

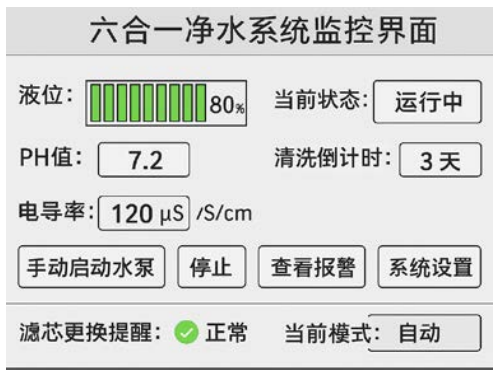

十.界面示意图

以下为六合一净水系统的 HMI 界面示意图。用户可通过触控屏操作，实时查看系统状态、液位、电导率、PH 值、运行倒计时等，并进行手动控制与参数设置。

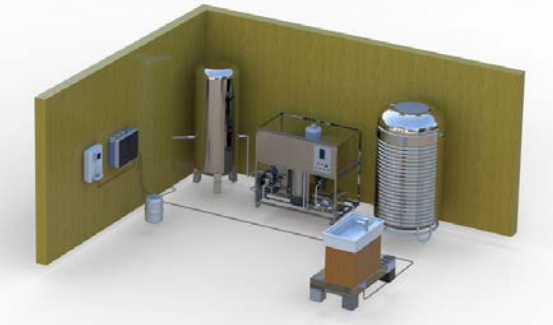

十一.应用场景

应用场景
家用场景方案(别墅/农村)进水源:自来水或地下水使用场景:洗浴、厨房、洗衣、全屋软化

应用场景
商用场景方案(茶饮店、学校、工厂等)进水源:市政供水
使用场景:生产工艺用水、直饮预处理、热饮用水系统

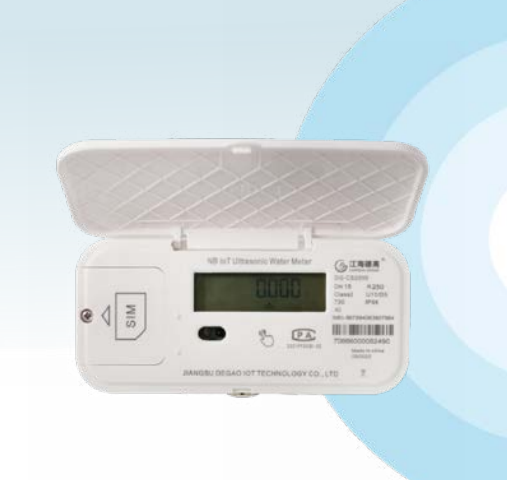

2.超声波水表

产品简介
超声波冷水表是基于超声波时差原理进行流量测量和显示的新型水表

准确度:2级

功能特点
1.整机功耗极低，内置锃电池可使用8年以上;
2.宽量程比，最高可达400-1;
3.低始动流量，可以做到“滴水计量;
4.可正反向计量;
5.外置SIM卡槽，便于更换、安装SIM卡
6.自保护功能，保护问门安全，阀门动力强，大水流下可安全控问;
7.每秒4次高速测量;
8.可水平或垂直安装;
9.自诊断功能:流量传感器故障报警，测量超量程报警，电池欠压报警。

技术参数(表格里以量程比250:1为例）

口径

公称口径

常用流量

分界流量

最小流量

流量传感器接口尺寸

流量传感器接管尺寸

表体长度

表体宽度

表体高度

螺坟长度

螺纹
规格

接管长度

螺坟长度

螺纹
规格

Lmm)

W(mm)

Hmm)

(mm)

(m³/h)

(mm)

DG-CS2000-DN15 15

25 0.016

0.010

10 G% 45.8

R% 165 65 110

DG-CS2000-DN20

4.0

0.025

0.016

195

113

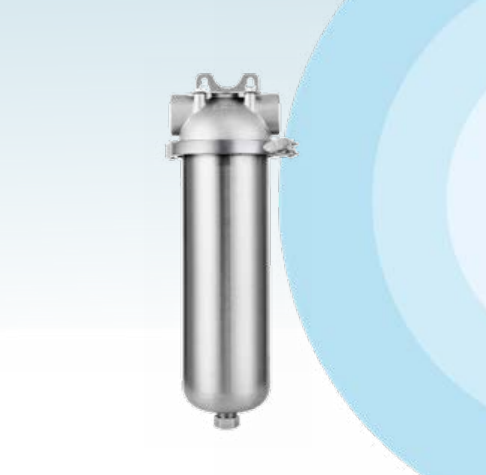

03前置过滤器

产品简介 通用 10寸 PP 棉/口感滤芯/阻垢滤芯/不锈钢滤芯

适用范围广泛
多种过滤精度 1-840 微米 (20 日 -12000 目)默认配置 40 微米滤芯可按需定制不同过滤精度

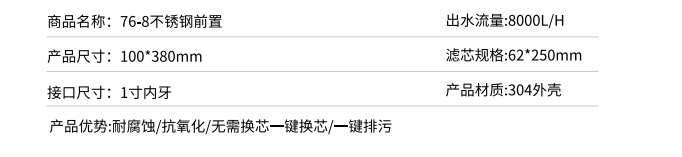

产品参数

功能特点
1.全部产品采用内外焊接方式
2.进出水口采用内外焊接,承压翻倍,拒绝容易出现的沙眼漏水现像
3.外焊内部出现的留空现象
4.机身实测2.0mm
5.8000L机器实质重量
6.304食品级不锈钢安全耐用
7.螺纹接口轻转即可拆卸
8.不锈钢机身耐寒,耐热,防腐蚀
9.加强型排污阀;寿命更持久;漏水问题一阀防护

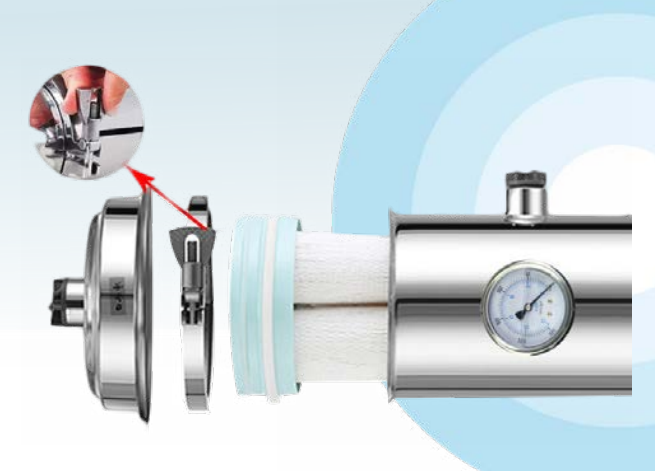

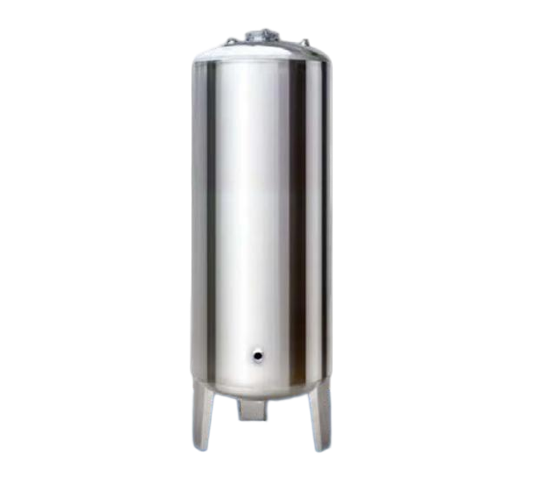

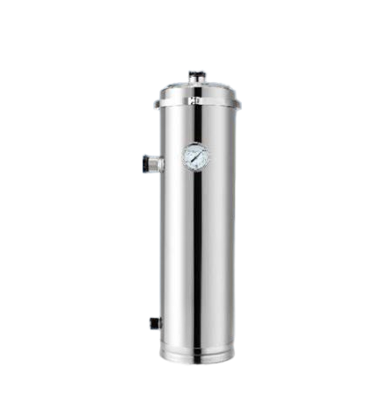

04中央净水器

产品简介 一键卡箍拆洗/滤芯反复清洗使用大流量黄泥水克星

适用范围广泛
多种过滤精度 1-840 微米 (20 日 -12000 目)默认配置 40 微米滤芯可按需定制不同过滤精度

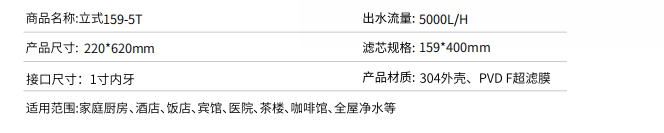

产品参数

功能特点
1.全部产品采用内外焊接方式
2.进出水口采用内外焊接,承压翻倍,拒绝容易出现的沙眼漏水现像
3.外焊内部出现的留空现象
4.机身实测1.5mm

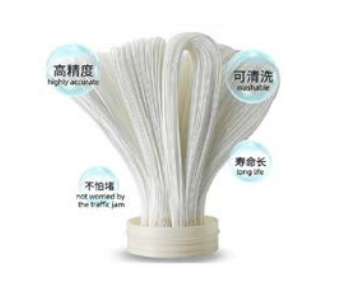

5.采用PVDF 超滤膜
6.304食品级不锈钢安全耐用
7.卡箍机清洗方便
8.不锈钢机身耐寒,耐热,防腐蚀
9.加强型摔污阀;寿命更持久;漏水问题一阀防护

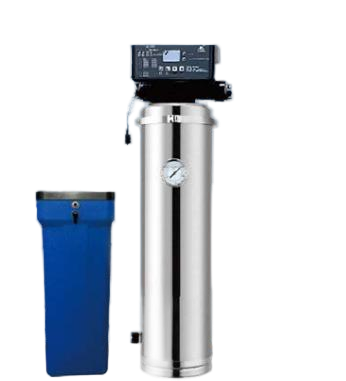

05中央软水机

产品简介 中央软水机净享健康水生活

适用范围广泛
多种过滤精度 1-840 微米 (20 日 -12000 目)默认配置 40 微米滤芯可按需定制不同过滤精度

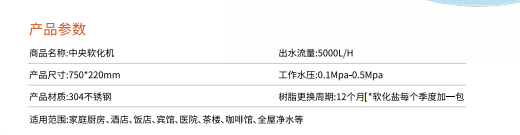

产品参数

功能特点
1. 软化水质;近免衣物、毛巾板结国硬:多次洗涤后翻色暗淡、发黄2.去除水垢;避免热水器、增湿雅等沙水设备管路堵塞
3.智能控制;智能授作白动控制阀可实现白动正反选功能
4.304食品级不锈钢安全耐用
5.高效低能;设备的水,电,盐耗量约为同类产品的30-60%6 高效低耗,节省运行费用6.经济实用:设备结构紧凌、占地面积极小,安装位置灵活
7.安装筒单:安装时按图连接管道,无须固定,简单易行;设备自动运行,无需人工操怍
